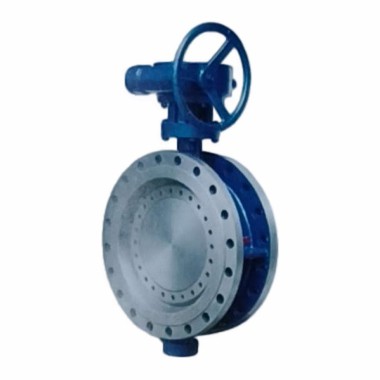

Paslanmaz Çelik Sert-sızdırmaz Flanşlı Kelebek Vana

Soruşturma göndermek

ürün tanıtımı

Zorlu Endüstriler için Hijyenik ve Korozyona- Dirençli

Paslanmaz çelikten sert-sızdırmaz flanşlı kelebek vana tamamen yüksek-kalite paslanmaz çelikten (304/316/L) yapılmıştır; bu da onu korozyon direnci, temizlik ve dayanıklılık gerektiren uygulamalar için ideal kılar. Flanşlı tasarımı güvenli, sızdırmaz-bir boru hattı bağlantısı sağlar. Bu valf, yiyecek ve içecek işleme, ilaç üretimi, biyoteknoloji, aşındırıcı ortam içeren kimyasal işlemler ve deniz suyu uygulamalarında yaygın olarak kullanılmaktadır. Ürün, süt ürünleri, soslar, solventler, asitler ve alkaliler gibi ortamlar için güvenilir kontrol sağlayarak sıkı endüstri hijyen standartlarını karşılarken proses bütünlüğünü de sağlar.

Sıhhi Tasarım ve Doğrulanmış Temizlenebilirlik

Her bir paslanmaz çelik sert-sızdırmaz flanşlı kelebek vana, cilalı paslanmaz çelikten üretilmiş bir gövdeye, diske ve gövdeye sahiptir; iç yüzeyler, bakteriyel yapışmayı önlemek ve CIP/SIP işlemleri yoluyla kolay temizliği kolaylaştırmak için genellikle 0,8 µm'den (32 µin) daha az veya ona eşit bir Ra ayna cilası ile kaplanmıştır. Koltuk, FDA-uyumlu EPDM, FKM veya PTFE'den yapılmıştır. Tasarım, ürün kalıntısının birikebileceği boşlukları ve ölü alanları ortadan kaldırır. Uygun olduğu durumlarda vana, 3-A Hijyen Standartlarına ve ASME BPE yönergelerine uygun olarak üretilmiştir. Her vana, ASTM A240'a uygun malzeme sertifikasyonu, ASTM A967'ye göre pasifleştirme ve ANSI/FCI 70-2 Sınıf VI standartlarına göre sızıntı testi de dahil olmak üzere sıkı testlere tabi tutulur. Bu, paslanmaz çelik ürünün en yüksek hijyen ve performans seviyelerini karşılamasını sağlar.

Hijyen Hizmeti ve Uzun{0}Dönem Güvenilirlik için Optimize Edilmiştir

Ürün, sıhhi işleme uygulamalarının gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır. Cilalı yüzeyleri ve çatlaksız tasarımı-kontaminasyon riskini en aza indirir. Çeyrek-dönüş işlemi, hızlı ve rahat manuel veya otomatik çalıştırmaya olanak tanır. Flanşlı uçlar, sistem bakımı veya modifikasyonu için güvenli kurulum ve kolay sökme olanağı sağlar. Hijyenik tasarım odağına rağmen vana, mükemmel kapatma performansı-ve güvenilir akış kontrolü sağlar. Koltuk gibi aşınan bileşenler kolaylıkla değiştirilebilir, bu da bakım süresini ve arıza süresini azaltır. Üstün korozyon direnci, onaylanmış temizlenebilirlik ve sağlam yapısıyla paslanmaz çelikten sert-sızdırmaz flanşlı kelebek vana, kritik proses hatlarında saflığı, verimliliği ve güvenilirliği korumak için güvenilir bir bileşendir.

Ana bileşen malzemeleri

Parça Adı	Malzeme
Kelebek vana	WCB paslanmaz çelik
Sızdırmazlık halkası	WCB paslanmaz çelik
Valf sapı	Paslanmaz çelik

Performans özellikleri

Nominal basınç PN(MPa)	1.0	1.6
Mukavemet testi (MPa)	1.5	2.4
Sızdırmazlık testi (MPa)	1.1	1.76
Uygulanabilir sıcaklık (derece)	-30~+400(600)	-30~+400(600)
Uygulanabilir medya	Su, buhar ve yağ ürünleri	Su, buhar ve yağ ürünleri
Sürüş yöntemi	Manuel, elektrikli, pnömatik	Manuel, elektrikli, pnömatik

● Ana dış boyutlar, bağlantı boyutları ve ağırlık.

D(mm)	Boyut(mm)												(kilogram)
D(mm)	L	D	D₁	D₂	a	b	4-M n-d0	4-M	H	H₁	L3	L4	(kilogram)
50	65	108	125	165	3	20	4×18	M16	70	280	147	40	14
65	80	112	142	185	3	20	4×18	M16	80	280	147	40	17
80	114	133	160	200	3	22	4×18	M16	110	380	147	40	23.5
100	127	158	180	220	3	22	8×18	M16	130	453	147	40	28.5
125	140	184	210	250	3	22	8×18	M16	143	512	172	69	33
150	140	184	210	250	3	24	8×23	M20	158	550	172	69	37
150	152	219	240	285	3	24	8×23	M20	158	550	172	69	37
200	152	268	295	340	3	24	12×23	M20	235	750	242	85	57
250	250	325	350	405	4	28	12×27	M24	255	860	280	95	75
300	178	372	410	460	4	28	12×27	M24	295	860	336	95	117.5
350	190	430	470	520	4	32	16×27	M24	320	960	290	105	154
400	216	482	525	580	4	32	16×30	M27	327	1000	290	105	216
450	222	545	585	645	4	34	20×30	M27	366	1100	290	105	272
500	229	605	650	715	4	34	20×34	M30	406	1235	245	203	339
600	267	720	770	840	5	38	20×37	M33	475	1460	420	238	474
700	292	800	840	910	5	40	24×37	M33	550	1700	567	268	690
800	318	905	950	1025	5	42	24×40	M36	580	1900	567	268	888
900	330	1005	1050	1125	5	44	28×40	M36	640	2150	740	400	1134
1000	350	1110	1170	1250	5	46	28×44	M39	720	2300	830	460	1341
1200	470	1330	1390	1485	5	52	32×50	M45	815	2800	920	520	2562

Popüler Etiketler: paslanmaz çelik sert-sızdırmaz flanşlı kelebek vana, Çin paslanmaz çelik sert-sızdırmaz flanşlı kelebek vana üreticileri, tedarikçiler, fabrika

Bir çift

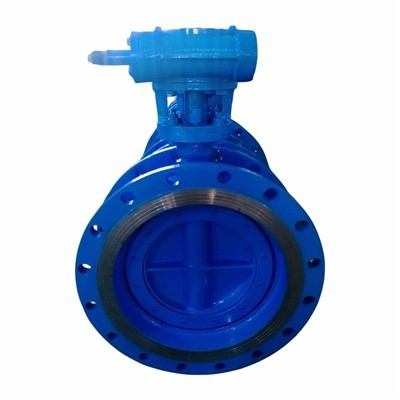

Yumuşak Sızdırmaz Flanşlı Kelebek Vana

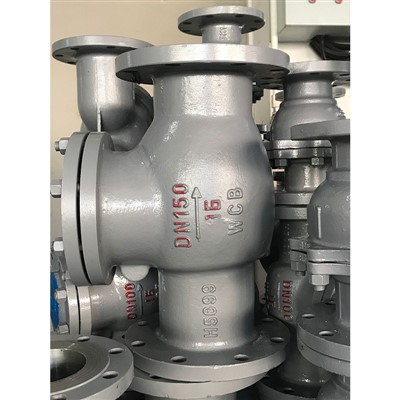

ANSI Paslanmaz Salınımlı Çek Valf
